Z系列
來源：瀘州長江液壓件二廠有限公司
發布時間：2017-05-25 16:36:44
|
用途與特征 Z系列多路換向閥是由多個換向閥和安全閥及各種附加閥組合而成。它具有工作壓力高、結構緊湊、安全閥性能好、可靠性高、不易外漏、通用性好等特點。它主要用于ZL40以下裝載機及多功能裝載機、小型挖掘機等工程機械的液壓系統中，也用于起重運輸機械、礦山機械、農業機械或其它機械的液壓系統中，實現多個執行機構的集中控制。 該系列多路換向閥每連都帶單向閥。根據用戶需要，可在任一工作腔和回油腔之間安裝過載閥或補油閥。能夠組成并聯、串聯或串并聯復合油路，并有多種滑閥機能、定位、復位方式及控制方式，也可利用過橋閥體或外接油口向其它機構提供油源, 廣泛地滿足了不同主機的需要。 |
|

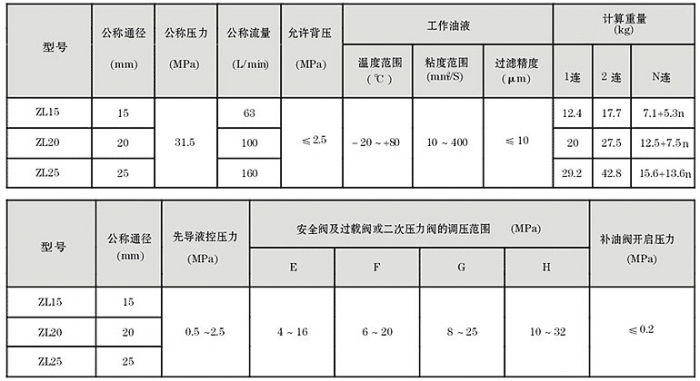

性能參數
注：油液最高污染等級：按GB/T14039之19/16

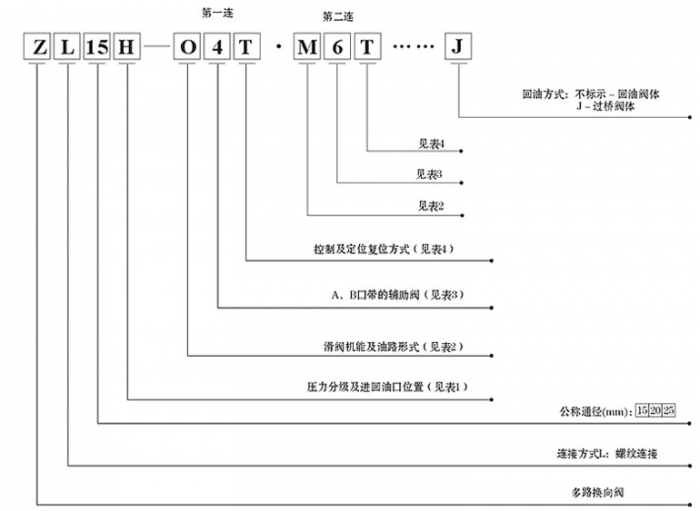

型號說明

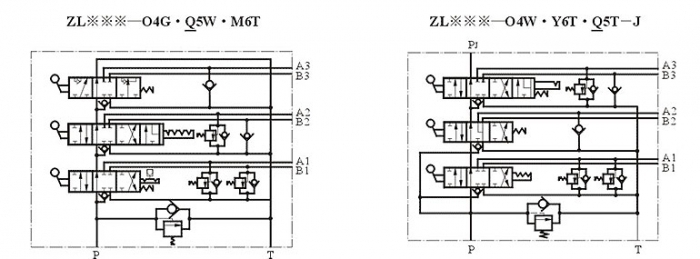

型號舉例

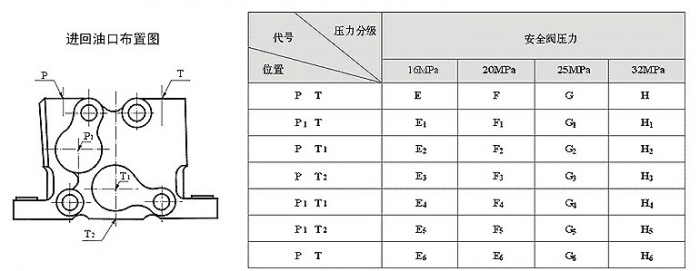

壓力分級進回油口位置

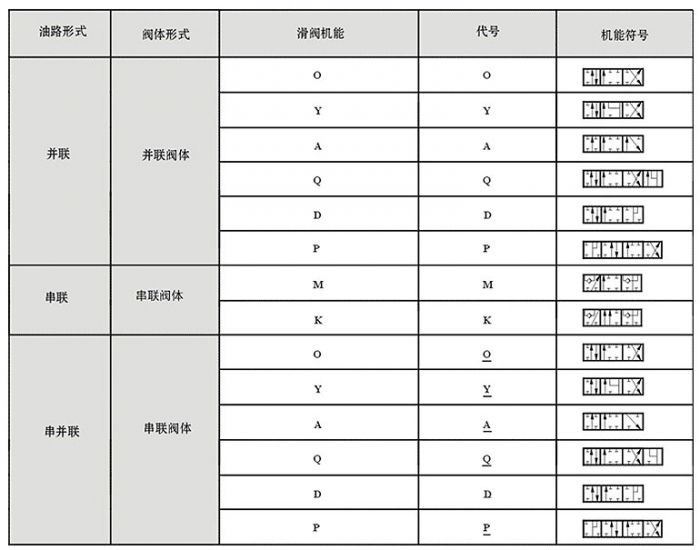

滑閥機能及油路形式

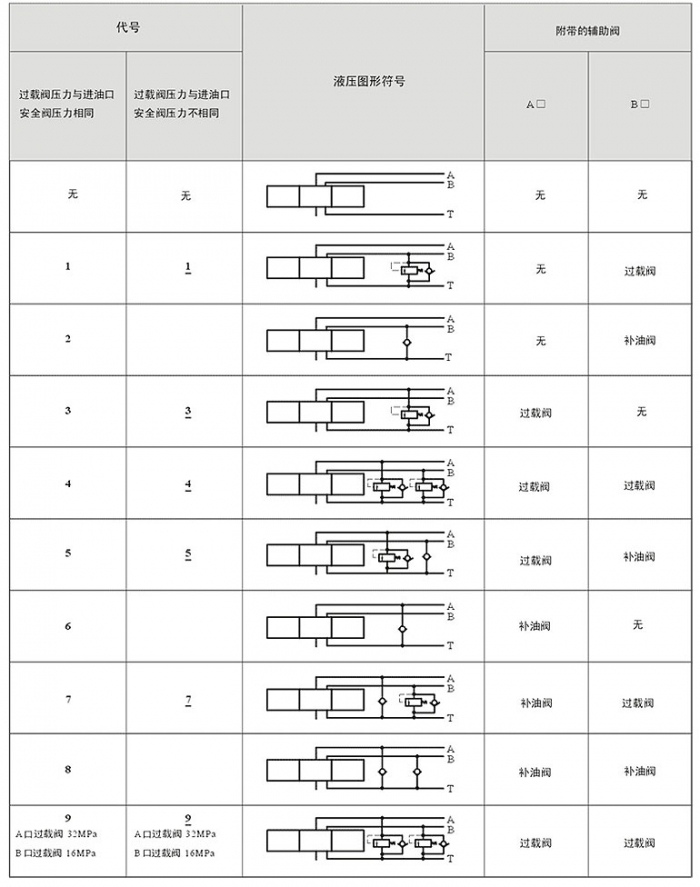

A 、B 口帶的輔助閥
控制及定位復位方式

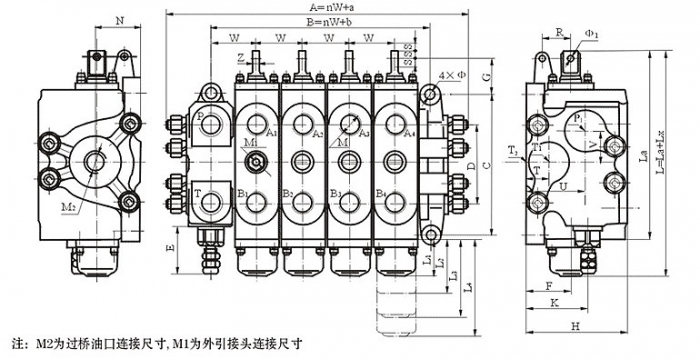

外形安裝連接尺寸

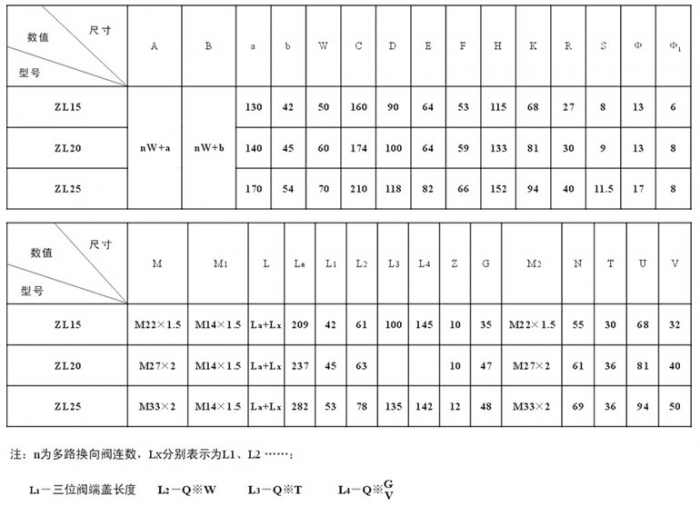

ZL15型液控多路閥的外形及安裝連接尺寸
